KEGUNAAN-KEGUNAAN PETA KONTUR

Selain daripada kegunaan biasa iaitu untuk mendapatkan tafsiran bentuk permukaan bumi yang tidak teratur bagi sesuatu kawasan tanah yang ditunjukkan di atas peta dengan menafsir garis-garis kontur, kegunaan-kegunaannya yang lain adalah:


Melukis muka keratan.

Muka keratan dapat dilukis di sepanjang sebarang garisan keratan yang ditunjukkan di dalam pelan.

Jarak-jarak ufuk ditandakan di sepanjang garisan datum.

Selepas itu, setiap ketinggian kontur yang berkenaan ditentukan mengikut skala di sepanjang ordinat atau garisan pugak yang dilukiskan pada titik tadi.


Penentuan SalingNampak

Keadaan salingnampak bermakna dapat dilihat dengan jelas secara langsung di antara 2 titik, dan ianya boleh ditentukan dengan dilukiskan suatu muka.

Stesen-stesen akan ditandakan  di atas pelan dan muka keratan dilukiskan di sepanjang garisan keratan dengan tujuan untuk memastikan keadaan salingnampak.

Apabila merancang stesen-stesen untuk ukur meja dan sebagainya, stesen-stesen ini mestilah salingnampak.

Penentuan salingnampak juga boleh dilakukan dengan ditentuantara pada sepanjang garisan yang telah diuji ketinggian di sepanjang suatu kecerunan yang sekata.

Perbandingan ketinggian-ketinggian ini dengan ketinggian kontur akan menunjukkan samada berlakunya atau tidak  suatu garisan pandangan bersilang dengan permukaan bumi.

Sila rujuk Rajah 1 di bawah.

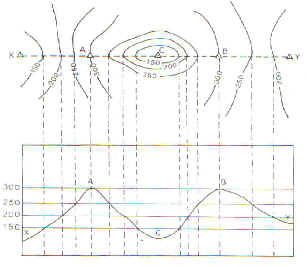

Rajah 1

Penghitungan Isipadu

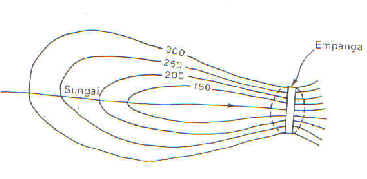

Berdasarkan kepada pelan kontur, kerja tanah boleh diusahakan dan penghitungan isipadu air takungan bagi sesebuah empangan juga dapat dilakukan.

Untuk menentukan isipadu air yang ditahan, luas kawasan yang dilingkungi oleh setiap kontur dan empangan diukur dan isipadunya dapat dihitung dengan menggunakan Kaedah   Simpson atau Kaedah Trapezoid.

Sila rujuk Rajah 2 di bawah



       Rajah 2


Penentuan Kecerunan Kontur

Sesuatu garisan di atas permukaan bumi yang berada pada suatu kecerunan atau sudut cerun yang sekata terhadap keadaan yang mendatar dikenali sebagai kecerunan kontur.

Oleh kerana kecerunan adalah sekata untuk sesuatu sela kontur, maka jarak ufuk di antara kontur-kontur yang tertentu dapat dihitung.

Contohnya:

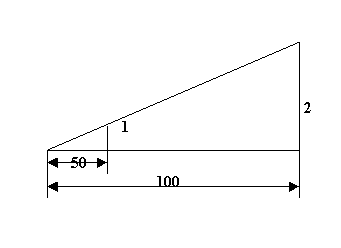

Katakan kecerunan kontur ialah dalam nisbah 1 (pugak) kepada 50 (ufuk) dan sela kontur adalah 2m, jadi, jarak ufuk di antara kontur untuk keceruna ini menjadi 100m.

Sila rujuk Rajah 3 di bawah



Rajah 3
